Analiza zlewni i obliczenia napływu wód opadowych w projektach drogowych

Analiza zlewni jest podstawą do prawidłowego wymiarowania systemów odwodnienia. Inwestycja drogowa o charakterze liniowym przebiega przez tereny o zróżnicowanym ukształtowaniu i sposobie użytkowania. W pasie drogowym projektuje się rowy, kolektory, przepusty oraz wyloty do odbiorników. Układ odwodnienia jest jednak obciążany nie tylko wodami opadowymi z jezdni i poboczy. Do systemu dopływają również wody z terenów przyległych: pól uprawnych, nieutwardzonych działek, obszarów zabudowy rozproszonej oraz istniejących rowów melioracyjnych.

Granica pasa drogowego nie pokrywa się z granicą zlewni. Naturalne kierunki spływu wynikające z rzeźby terenu powodują, że droga przejmuje część odpływu z obszarów, które formalnie nie są objęte inwestycją. W konsekwencji projektowany system odwodnienia staje się elementem większego układu hydrologicznego.

W projektach koncepcyjnych często przyjmuje się uproszczone założenia dotyczące powierzchni zlewni i natężeń odpływu. Na etapie projektu budowlanego i wykonawczego konieczne jest jednak przejście do analizy opartej na rzeczywistych danych terenowych i jednoznacznej metodyce obliczeniowej.

Skutki pominięcia pełnej analizy zlewni

Pominięcie rzeczywistego zasięgu zlewni przyległych prowadzi do zaniżenia przepływów obliczeniowych. Skutkiem jest niedowymiarowanie przepustów pod koroną drogi oraz zbyt małe przekroje rowów przydrożnych. W warunkach opadów miarodajnych układ odwodnienia traci zdolność przejęcia całkowitego odpływu.

Niedoszacowanie napływu powoduje również przeciążenie odbiorników. Zwiększony zrzut wód opadowych do cieku lub rowu melioracyjnego może przekroczyć jego przepustowość i wywołać lokalne podtopienia. W takich przypadkach inwestor ponosi ryzyko sporów dotyczących zmiany stosunków wodnych.

Brak rzetelnej analizy zlewni komplikuje postępowania administracyjne. W operacie wodnoprawnym konieczne jest wykazanie, że przyjęte parametry odwodnienia są oparte na obliczeniach uwzględniających rzeczywiste warunki zlewniowe. Organ uzgadniający oczekuje spójnego powiązania między analizą hydrologiczną a rozwiązaniami projektowymi.

Pełna analiza zlewni przyległych stanowi zatem element zabezpieczający projekt technicznie, formalnie i finansowo. Bez niej odwodnienie drogi opiera się na założeniach, które nie odzwierciedlają rzeczywistego bilansu wód opadowych.

Zakres analizy zlewni przyległych

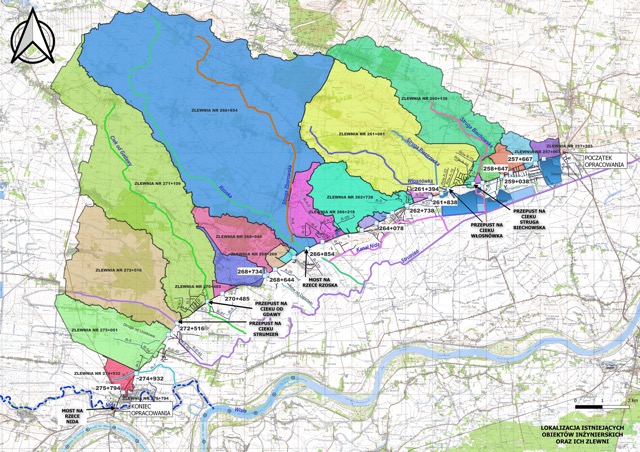

Wyznaczenie zlewni rzeczywistej

Podstawą analizy jest numeryczny model terenu o odpowiedniej rozdzielczości. Na jego podstawie identyfikuje się naturalne kierunki spływu powierzchniowego oraz lokalne obniżenia terenu. Analiza obejmuje zarówno obszar pasa drogowego, jak i tereny przyległe, z których wody mogą zostać przechwycone przez projektowaną infrastrukturę.

Wyznaczenie zlewni rzeczywistej polega na określeniu obszaru, z którego odpływ w warunkach opadu miarodajnego zostanie skierowany do konkretnego punktu układu odwodnienia. W przypadku inwestycji liniowych analiza jest prowadzona dla szeregu przekrojów kontrolnych, w tym dla przepustów, wylotów oraz punktów włączenia do odbiornika.

Efektem jest jednoznacznie zdefiniowany zasięg zlewni dla każdego elementu systemu. Dane te stanowią podstawę dalszych obliczeń hydrologicznych i hydraulicznych.

Wyznaczenie zlewni zredukowanej

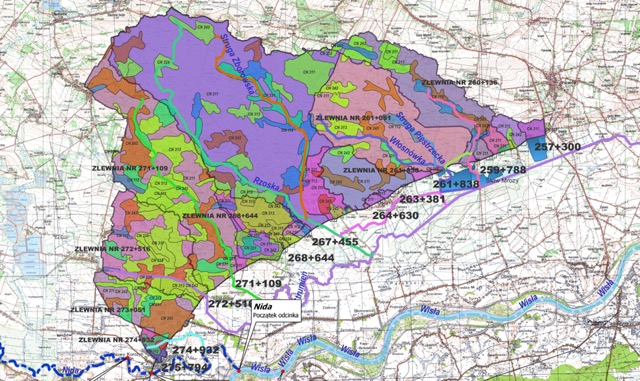

Powierzchnia zlewni rzeczywistej nie stanowi bezpośrednio podstawy do obliczeń przepływu. Konieczne jest uwzględnienie sposobu użytkowania terenu oraz zdolności retencyjnych podłoża. W tym celu określa się współczynniki spływu dla poszczególnych kategorii powierzchni, takich jak grunty orne, łąki, zabudowa, tereny utwardzone.

Zlewnia zredukowana powstaje poprzez przeliczenie powierzchni rzeczywistej z uwzględnieniem zróżnicowanych warunków infiltracji i retencji. Proces ten pozwala na uzyskanie wartości efektywnej powierzchni odpływu, która odpowiada rzeczywistemu udziałowi poszczególnych obszarów w generowaniu przepływu.

Analiza obejmuje również ocenę zmian zagospodarowania terenu wynikających z realizacji inwestycji. Droga i elementy towarzyszące zwiększają udział powierzchni uszczelnionych, co wpływa na charakter i dynamikę odpływu.

Identyfikacja dopływów skoncentrowanych

Oprócz spływu rozproszonego należy zidentyfikować dopływy skoncentrowane, takie jak rowy melioracyjne, cieki okresowe, drenaże oraz istniejące przepusty. Elementy te mogą wprowadzać do systemu drogowego istotne ilości wody w krótkim czasie.

Analiza obejmuje weryfikację istniejących połączeń hydraulicznych oraz ocenę ich stanu technicznego. W wielu przypadkach konieczne jest przyjęcie założeń dotyczących przepustowości istniejących urządzeń lub wykonanie dodatkowych obliczeń kontrolnych.

Obliczenia napływu wód opadowych

Obliczenia prowadzi się dla przyjętych czasów trwania opadu oraz określonych prawdopodobieństw przewyższenia, zgodnie z wymaganiami inwestora i obowiązującymi wytycznymi. Dobór parametrów opadu powinien być spójny z kategorią drogi oraz znaczeniem inwestycji.

Scenariusze opadowe stanowią podstawę do wyznaczenia maksymalnych natężeń odpływu w przekrojach kontrolnych. Przyjęte założenia muszą być jednoznacznie udokumentowane w części obliczeniowej projektu.

Model opad–odpływ

Na podstawie zlewni zredukowanej oraz parametrów opadu wyznacza się przepływy obliczeniowe. Zastosowana metodyka powinna uwzględniać charakter zlewni, jej wielkość oraz czas koncentracji. W analizie uwzględnia się zarówno odpływ z pasa drogowego, jak i napływ z terenów przyległych.

Wynikiem modelu są wartości przepływów miarodajnych dla poszczególnych elementów odwodnienia. Parametry te stanowią bezpośrednie dane wejściowe do dalszych obliczeń hydraulicznych.

Wyniki obliczeń jako dane projektowe

Wyznaczone przepływy obliczeniowe determinują średnice przepustów, wymiary przekrojów rowów oraz pojemności zbiorników retencyjnych. Dane te wpływają również na analizę oddziaływania wylotów oraz ocenę możliwości przyjęcia odpływu przez odbiornik.

Spójność między analizą hydrologiczną a projektem branży drogowej i mostowej jest warunkiem poprawnego wymiarowania obiektów oraz obrony przyjętych rozwiązań w procesie uzgodnień.

Wymiarowanie przepustów i obiektów inżynierskich

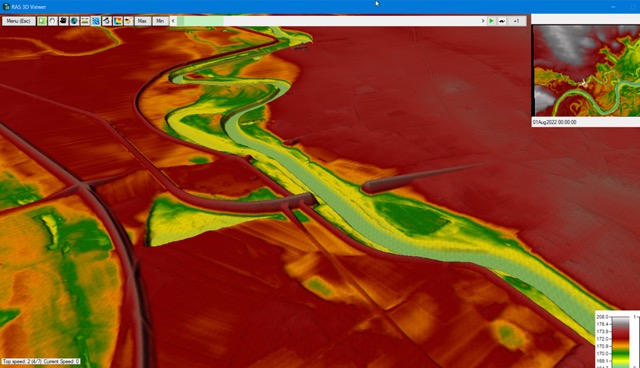

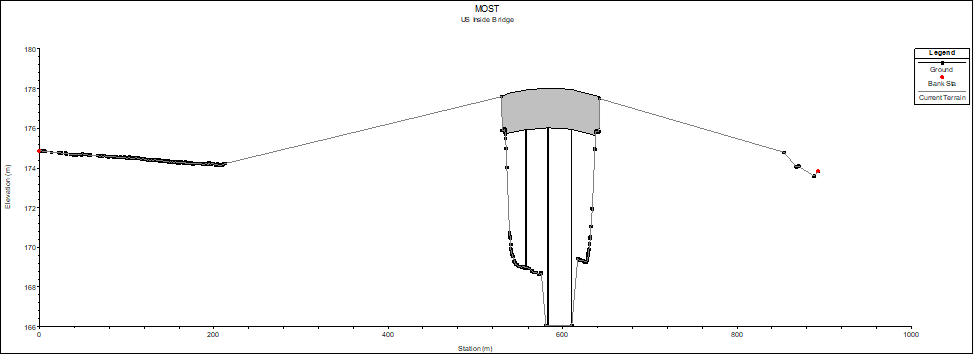

Przepływy obliczeniowe stanowią podstawę doboru świateł przepustów pod koroną drogi oraz parametrów hydraulicznych obiektów inżynierskich. Analiza pozwala na ocenę rezerwy przepustowości oraz warunków pracy obiektu w scenariuszu miarodajnym.

Natężenia przepływu wpływają na dobór przekrojów rowów oraz zakres umocnień przeciwerozyjnych. Właściwe powiązanie obliczeń hydrologicznych i hydraulicznych ogranicza ryzyko degradacji skarp oraz uszkodzeń infrastruktury.

Zwiększony odpływ z drogi wymaga weryfikacji możliwości przyjęcia wód przez odbiornik. Analiza obejmuje ocenę przepustowości cieku lub rowu melioracyjnego oraz ewentualną konieczność wykonania dodatkowych zabezpieczeń lub prac dostosowawczych.

Parametry przyjęte w analizie zlewni i obliczeniach napływu muszą zostać jednoznacznie przedstawione w operacie wodnoprawnym oraz innych opracowaniach wymaganych przepisami. Organ administracyjny oczekuje spójnego powiązania między bilansem wód a projektowanymi rozwiązaniami technicznymi.

Model współpracy z HydroBIM w projekcie drogowym

Analiza zlewni i obliczenia napływu mogą stanowić odrębny pakiet prac realizowany przez wyspecjalizowaną pracownię hydrotechniczną, jaką jest HydroBIM. Zakres obejmuje wyznaczenie zlewni, opracowanie modelu opad–odpływ, określenie przepływów miarodajnych oraz przekazanie jednoznacznych danych obliczeniowych do branży drogowej i mostowej.

Takie podejście porządkuje odpowiedzialność projektową i ogranicza ryzyko przyjmowania uproszczonych założeń bez weryfikacji hydrologicznej.

Kompetencje i doświadczenie HydroBIM

HydroBIM realizuje analizy hydrologiczne i hydrauliczne dla inwestycji infrastrukturalnych o charakterze liniowym, wykorzystując nowoczesne narzędzia i technologie cyfrowe, także w metodyce BIM. Zespół wykonuje wyznaczenie zlewni rzeczywistych i zredukowanych, modelowanie opad–odpływ oraz obliczenia przepływów miarodajnych dla przepustów, obiektów inżynierskich i systemów odwodnienia.

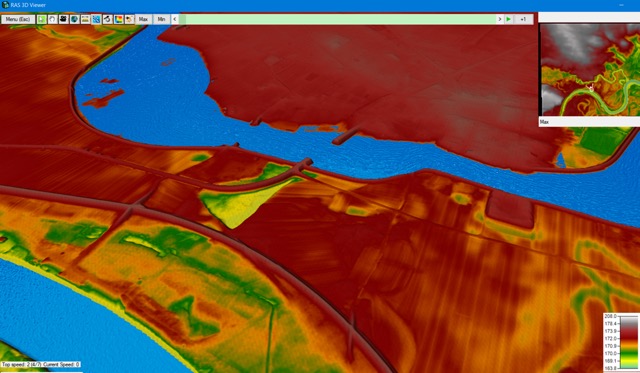

Prace obejmują również analizę przepustowości odbiorników, ocenę oddziaływania wylotów oraz przygotowanie operatów wodnoprawnych i uzasadnień do postępowań administracyjnych. Doświadczenie w modelowaniu hydraulicznym i hydrodynamicznym pozwala na powiązanie bilansu wód opadowych z rzeczywistymi warunkami pracy odbiornika.

HydroBIM realizuje ten zakres jako wyspecjalizowany podwykonawca branży hydrotechnicznej m.in w projektach kolejowych CPK, dostarczając projektantom jednoznaczne dane obliczeniowe i kompletne opracowania stanowiące podstawę do dalszego projektowania oraz uzgodnień.
